Сегодня все больше хозяев частных домов, выбирая въездные ворота, отдают предпочтение конструкциям откатного типа. Они удобны в эксплуатации и надежны, выглядят современно и подходят для установки даже на небольших по площади участках. При этом, стремясь сэкономить, многие решают выполнять монтаж откатных ворот своими руками. Однако важно помнить, что срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них. Чтобы избежать ошибок, предлагаем рассмотреть ключевые этапы подготовки фундамента для откатных ворот.
Шаг 1. Подготовка бетонного основания
Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.
Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.
Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.
Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.
Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.
Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

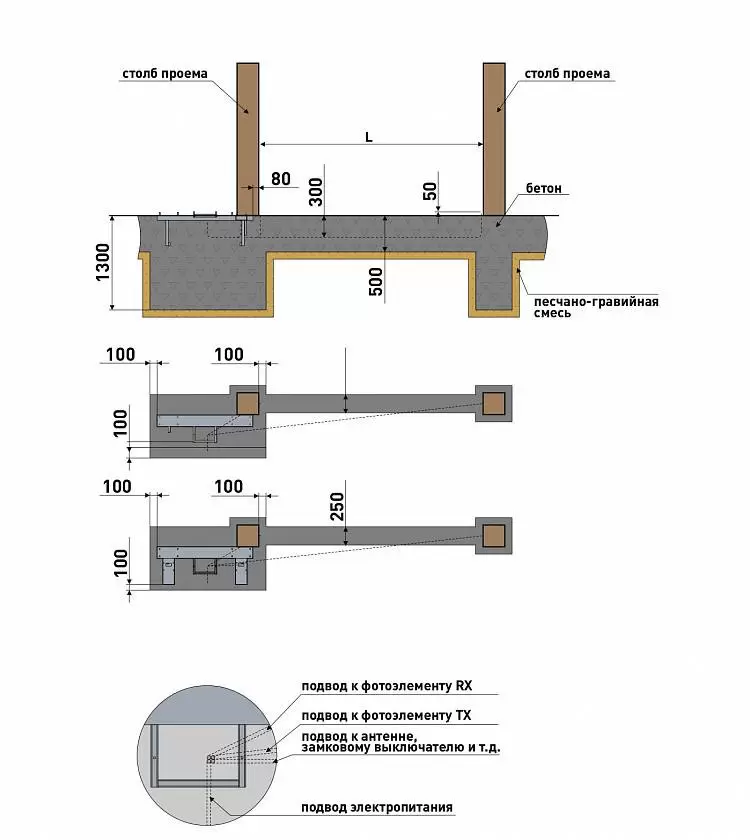

Схема фундамента для откатных ворот
Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:
- Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
- Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
- Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.
Шаг 2. Установка закладной
Наконец, все готово для того, чтобы установить закладную деталь. При этом важно выдержать размеры, координирующие расположение данного элемента относительно проема.
В качестве закладной может использовать самодельный стальной швеллер (одна из его полок станет плоскостью, по которой будут перемещаться ролики, открывающие и закрывающие ворота) либо готовую опорную раму производства «АЛЮТЕХ».
В ассортименте производителя представлено несколько вариантов рам, которые подбираются с учетом особенностей конструкции ворот:
Рис. 1. Рама ворот опорная FLGU.400.0821
Рама ворот опорная FLGU.400.0821 предназначена для установки ворот, изготовленных на профиле 96 мм со столбами поддерживающими, расстояние между каретками I=1200 мм.
Рис. 2. Рама ворот опорная FLGU.400.0823
Рама ворот опорная FLGU.400.0823 предназначена для установки ворот, изготовленных на профиле 96 мм со столбами или кронштейнами поддерживающими, расстояние между каретками I=1200 мм.
Рис. 3. Рама ворот опорная FLGU.400.0826
Рама ворот опорная FLGU.400.0826 предназначена для установки ворот, изготовленных на профиле 96 мм, без столбов поддерживающих, расстояние между каретками I=1200 мм.
Рис. 4. Рама ворот опорная FLGU.400.0822
Рама ворот опорная FLGU.400.0822 предназначена для установки ворот, изготовленных на профиле 68 мм со столбами поддерживающими, расстояние между каретками I=1200 мм.
Рис. 5. Рама ворот опорная FLGU.400.0824
Рама ворот опорная FLGU.400.0824 предназначена для установки ворот, изготовленных на профиле 68 мм со столбами или кронштейнами поддерживающими, расстояние между каретками I=1200 мм.
Рис. 6. Рама ворот опорная FLGU.400.0827
Рама ворот опорная FLGU.400.0824 предназначена для установки ворот, изготовленных на профиле 68 мм, без столбов поддерживающих, расстояние между каретками I=1200 мм.
Если же было принято решение делать швеллер и приваривать к нему арматуру самостоятельно, стоит помнить, что от него во многом зависит прочность фундамента, а потому, к изготовлению данного элемента нужно подходить максимально ответственно.
Установка закладной в таком случае состоит из следующих этапов: резка швеллера и металлопрофиля для стоек, сваривание швеллера и стоек (перпендикулярно), обвязка арматурой, измерение точности сварки и обвязки уровнем.
Шаг 3. Заливка фундамента для откатных ворот (бетонирование)
Завершающий этап подготовки фундамента для откатных ворот — бетонирование. Самостоятельную сваренную конструкцию или опорную раму устанавливают в котлован так, чтобы швеллер был сверху.
Прежде чем заливать бетонную смесь нужно убедиться, что закладная совпадает с нулевым уровнем (плоскостью асфальта, плитки). Когда закладная горизонтально стоит в котловане (для проверки используется длинный уровень), можно начинать заливку бетона. Оптимальный вариант — материал класса С16/20 (М250).
Важный нюанс: для повышения прочности фундамента лучше использовать специальный погружной вибратор. Если этого устройства в наличии нет, можно использовать подручные средства — ломы, лопаты. Погружая их в раствор, можно вывести воздух из бетонной массы.
Стоит также учитывать, что продолжать работы по монтажу ворот можно будет не ранее чем через 4 недели, дождавшись полного застывания бетона.
В данной статье мы рассмотрели основные этапы подготовки ленточного фундамента для откатных ворот, так как благодаря своей прочности и долговечности он является наиболее популярным.
Кроме него, используются также свайные (свайно-винтовые) фундаменты. В данном случае в землю устанавливаются опоры диаметром около 10 см и длиной до 1,5 м. Чаще всего их выбирают, когда важна скорость строительства (сваи можно установить и за день). Тем не менее, многие специалисты сходятся во мнении, что свайные фундаменты подходят далеко не для любого грунта и не обеспечивают достаточную прочность конструкции. Кроме того, из-за необходимости использовать мощный швеллер в качестве ростверка, значительно возрастает цена такого фундамента.
Надеемся, данные советы окажутся полезными и позволят установить откатные ворота, которые прослужат верой и правдой не один десяток лет.
А те, кто, прочитав статью, решит все же не вникать во все тонкости установки въездных ворот своими руками, всегда может обратиться к профессионалам — официальные представители «АЛЮТЕХ» готовы прийти на помощь.
