Каждый автовладелец, занимаясь строительством или обустройством гаража, оказывается перед выбором, какие ворота установить: распашные, секционные, подъемно-поворотные или рулонные. В статье тезисно рассмотрим особенности конструкций каждого типа и детально остановимся на гаражных воротах рольставнях.
Ворота бывают разные
Чтобы избежать неприятных сюрпризов в процессе эксплуатации гаражных ворот, лучше всего перед покупкой изучить отличительные черты конструкций разных типов.
Распашные ворота. Представляют собой 2 створки, которые крепятся на петли по сторонам проема. Простота конструкции делает такие ворота доступными по цене. Однако следует помнить, что для открытия створок распашных ворот требуется свободное пространство перед гаражом, а зимой придется расчищать от снега достаточно большой участок перед ними.
Подъемно-поворотные ворота. При открытии или закрытии полотно передвигается по направляющим. По вертикальной оси движение идет параллельно стенам, по горизонтальной — параллельно потолку, так что наличие свободного места перед гаражом уже необязательно. Подъемно-поворотные конструкции имеют 2 недостатка: зачастую они примыкают к проему неплотно, из-за чего плохо сохраняют тепло. Кроме того, есть необходимость в регулярной балансировке пружин.
Секционные ворота. Считаются наиболее «теплыми» и удобными в эксплуатации. Полотно из сэндвич-панелей, заполненных для повышения теплоизоляции пенополиуретаном, передвигается по направляющим под перекрытие. Так что пространство перед гаражом и внутри него остается свободным.

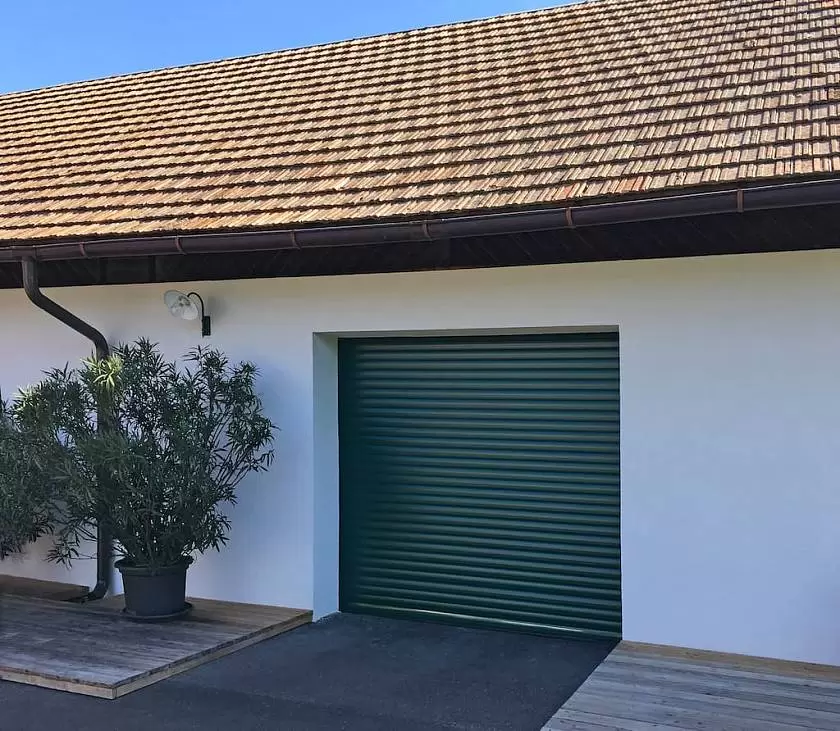

Роллетные ворота. Конструкция роллетных ворот простая: они практически ничем не отличаются от обычных оконно-дверных роллет (за исключением размеров и, как следствие, типа и ширины используемых профилей). Такие ворота являются взломостойкими, они просты и удобны в эксплуатации, хорошо защищают от непогоды: по тепловым характеристикам изделия сопоставимы с 15-сантиметровой кирпичной кладкой или 7-сантиметровым слоем дуба. Однако это далеко не всех их преимущества. Предлагаем рассмотреть конструкции более детально.
Как устроены рулонные ворота?
Рулонные ворота состоят из следующих элементов:
Благодаря своей компактности рулонные ворота становятся лучшим решением для установки в гаражах, на складах, производственных предприятиях, когда нужно сэкономить внутреннее пространство помещения. К примеру, такие ворота подойдут для частного гаража, если в нем над проемом расположены вентиляционные трубы, а также если заезжать в помещение нужно прямо с тротуара.
Выбор роллетных ворот: размеры, варианты, цены
Чаще всего для изготовления роллетных ворот используется алюминий. Во-первых, конструкции из него легкие и при этом надежные. Во-вторых, они не боятся коррозии и перепадов температур. Тем более, что опытные производители наносят на поверхность алюминиевого профиля лакокрасочное покрытие, которое дополнительно защищает изделия от выгорания на солнце, истирания и мелких повреждений.
Одной из самых известных компаний, предлагающих рулонные ворота, является «АЛЮТЕХ». В ассортименте бренда представлены изделия двух серий:
- Prestige (ворота с повышенными прочностными характеристиками для особо требовательных хозяев),
- Trend (экономичный вариант).
-
В чем принципиальные отличия этих двух линеек ворот?
Роллетные ворота Prestige характеризуются повышенной ветровой и взломостойкостью, так как они изготавливаются из профилей с увеличенной толщиной алюминиевой ленты (0,49 мм), также в них предусмотрены толстостенные направляющие шины. Конструкции данной серии подходят для проемов практически любого размера, максимальная ширина — 7 м.
Кроме того, только для этой линейки ворот «АЛЮТЕХ» предлагает использовать смотровые (с прозрачной вставкой из поликарбоната) или вентиляционные профили. Первые обеспечивают частичный обзор и освещенность помещения, вторые — дополнительный воздухообмен. Оба варианта — хороший способ сделать гараж более комфортным.
Еще одно преимущество ворот Prestige — богатая палитра, в которую включены 18 наиболее востребованных и актуальных цветов: белый, коричневый, серый, бежевый, «Антрацит», «Графит», вариации под дерево — «Орех», «Золотой дуб», «Вишня» и пр. В общем, подобрать ворота, которые будут идеально сочетаться с фасадом и другими элементами экстерьера, будет несложно.
Роллетные ворота Trend подходят для небольших проемов — максимальная ширина равна 5,3 м (для 1а ветрового района). В числе основных преимуществ — сравнительно невысокая цена и долгий срок службы (за счет применения качественных алюминиевых профилей со специальным покрытием).
Узнать, как правильно определить размер ворот для гаража с учетом габаритов и количества машин, которые в нем будут храниться, можно из данной статьи.
При этом для роллетных ворот нужно обязательно брать в расчет тип монтажа.
- Встроенный монтаж уменьшает ширину проема на ширину двух направляющих шин, а высоту проема — на высоту короба. Кроме того, необходимо учитывать свес концевого профиля, т.к. в собранном виде в защитном коробе он будет оставаться на виду.
- При накладном монтаже важно убедиться, что ширины пристенка достаточно для размещения направляющей шины (при установке c учетом боковых крышек). Если выбран монтаж на консоли, то должна быть учтена ширина шины и предусмотрено место для размещения консоли. Высоты перемычки должно хватать для установки защитного короба, т.е. нужно учитывать его высоту. Если же хочется полностью открыть световой проем, стоит учесть еще и высоту концевого профиля.
В обоих вариантах монтажа глубина размещения роллеты будет равна размеру защитного короба.
Что касается цен на рулонные ворота, то они варьируются в зависимости от размеров конструкций (чем больше ворота — тем выше цена), выбранной линейки, системы управления, стоимости доставки и монтажа. Точную цену рассчитают официальные представители «АЛЮТЕХ». А вот узнать ориентировочную стоимость приглянувшихся рулонных ворот можно с помощью специального калькулятора.
Монтаж рулонных ворот
Хозяева, которые привыкли делать в своем доме и на участке все самостоятельно, иногда решают монтировать роллетные ворота своими силами. Однако, учитывая вес конструкций, наличие в них большого числа комплектующих, установка данных изделий — задача, которую лучше делегировать профессионалам. Упустив из виду хотя бы одно указание, прописанное в инструкции, можно получить небезопасные в эксплуатации системы. Более того, неправильно установленные ворота работают с перебоями и быстро выходят из строя.
Воспринимать самостоятельный монтаж ворот как способ сэкономить — тоже не совсем верно. Стоимость установки обычно не превышает 10 % от цены самого изделия. При том, что для выполнения монтажа конструкций потребуется множество специальных инструментов (перфоратор, набор сверл, шуроповерт, уровень и пр.), полный комплект которых есть в наличии не у всех. В таком случае, возможно, что-то придется брать в аренду. А это — тоже затраты, причем порой большие, чем стоимость монтажа.
Для тех, кто все же решит устанавливать рулонные ворота самостоятельно, ниже приводим основные этапы, которые нужно будет выполнить:
Подготовка проема и проверка комплектации рулонных ворот
Проем для установки рулонных ворот должен отвечать следующим требованиям:
- иметь прямоугольную форму,
- поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурки и трещин,
- отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.
В комплект поставки роллетных ворот должна входить крышка короба, роллетное полотно в сборе, направляющие шины, короб в сборе с крышками и валом, а также дополнительная комплектация в наборе. Только убедившись, что все необходимое на месте, можно приступать к следующему шагу.
Подготовка направляющих шин и короба
- Соберите каркас ворот и короб с боковыми крышками и направляющими шинами.
- Закрепите каркас ворот рольставен на проеме.
- Выставьте направляющие шины строго вертикально, защитный короб — горизонтально, а всю конструкцию — симметрично относительно проема.
- Разметьте и просверлите сквозные отверстия диаметром 8 мм в шинах через 2 стенки, дополнительно просверлите на лицевой поверхности шины отверстие диаметром 11,8 мм под заглушки.
- Нижнее и верхнее отверстие выполните на расстоянии 100-150 мм от обрезов шины. Остальные — равномерно расположите по длине шины с шагом 450-500 мм.
- Разметьте и просверлите в отбортовках крышек и задней панели короба отверстие диаметром 8 мм для крепления к обрамлению проема. При накладном монтаже просверлите по 2 отверстия в задней отбортовке каждой крышки.
- Снимите каркас рулонных ворот с места монтажа.
- Разметьте и просверлите одновременно отверстия диаметром 4,2 мм в передних отбортовках боковых крышек и крышке короба (по 2 отверстия с каждой стороны короба для последующей установки заклепок).
- Отметьте и просверлите отверстия необходимого размера в задней отбортовке крышки и коробе для вывода элементов управления.
- Вырежьте участок крышки короба для вывода петли.
Монтаж роллетных ворот возможен как с использованием защитного короба, так и без него. Использование защитного короба придает конструкции эстетичный вид. Бескоробной монтаж на консоли целесообразен, когда ворота устанавливаются внутри помещения (накладной монтаж) или расположены под навесом (нет риска попадания осадков на комплектующие). Это наиболее экономичный вариант благодаря отсутствию дополнительных комплектующих для монтажа. Узнать о нем больше можно из видео.
Монтаж каркаса
Установите каркас роллетных ворот на месте монтажа. Зафиксируйте его при помощи крепежа (не забывайте проверять правильность установки с помощью уровня).
Установка полотна роллетных ворот
- Установите полотно в пазы направляющих шин.
- Вставьте ригели блокирующие.
- Заведите полотно над валом привода со стороны панели.
- Закрепите ригели к валу привода.
- Оси ригелей вставьте в установочное отверстие ригельных колец.
- Сведите кольца до упора, зафиксируйте саморезами.
- После фиксации полотна выполните настройку привода по инструкции (выставление конечных положений).
- Проверьте корректность работы ворот.
- Смонтируйте короб, используя заклепки. Снимите с него защитную пленку.
- Технологические отверстия закройте заклепками.
Готово! Осталось только проверить работоспособность ворот рольставен, несколько раз опустив и подняв полотно.
